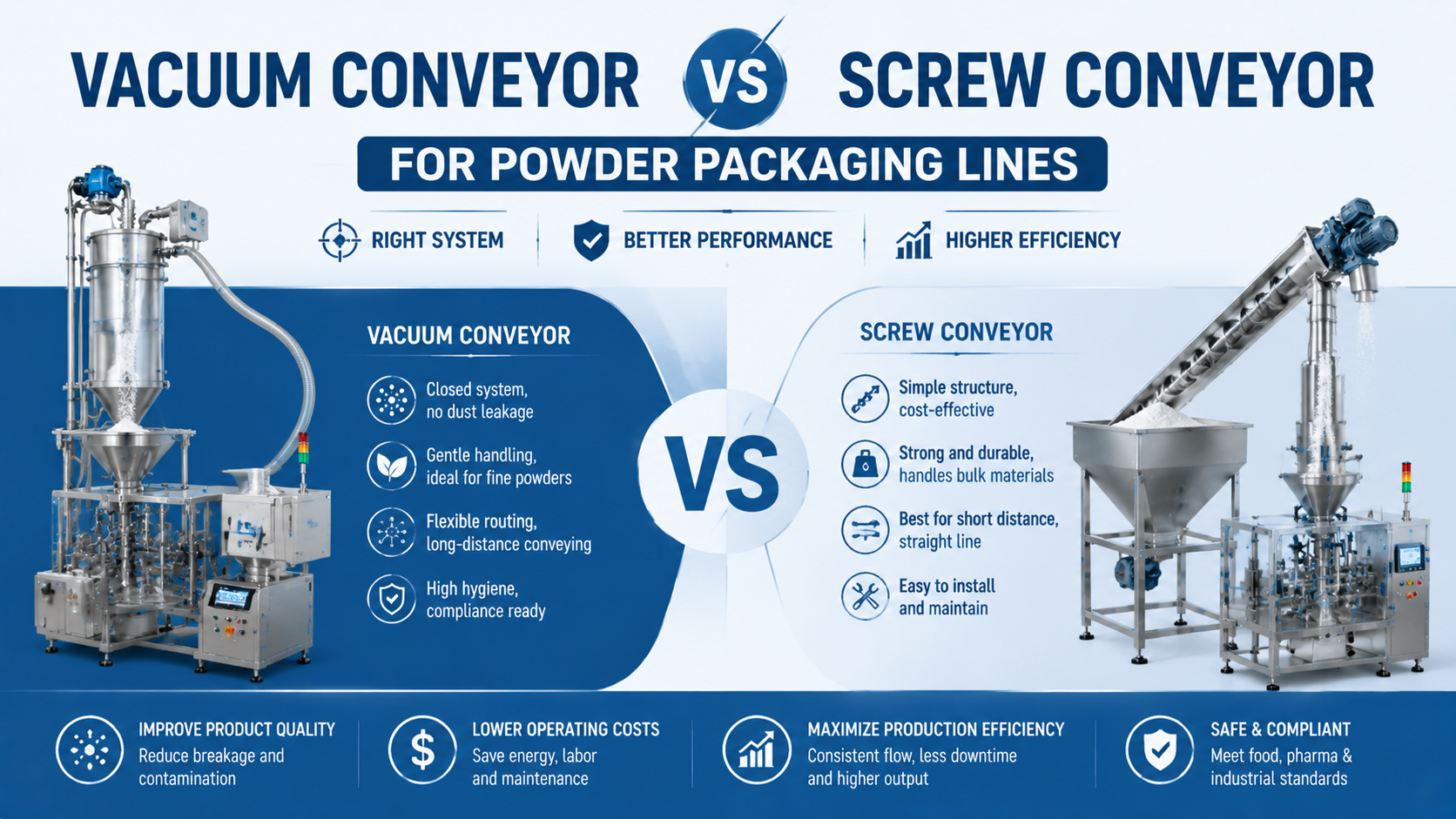

สายพานลำเลียงสุญญากาศกับสกรูลำเลียงสำหรับสายบรรจุภัณฑ์แบบผง

การอัพเกรดหรือการออกแบบ สายการผลิตบรรจุภัณฑ์ชนิดผง จำเป็นต้องมีความสมดุลของปริมาณงาน การควบคุมฝุ่น และข้อจำกัดด้านพื้นที่ที่เข้มงวด การจัดการวัสดุส่งผลโดยตรงต่อคุณภาพบรรจุภัณฑ์ขั้นสุดท้ายของคุณ มันมีอิทธิพลอย่างมากต่อทั้งความแม่นยำในการเติมและความสมบูรณ์ของการซีล การเลือกระบบป้อนเข้าที่ไม่ถูกต้องจะทำให้วัสดุเสื่อมสภาพ การหลุดร่อนของผง การเชื่อมในถังพัก หรือการหยุดทำงานที่มีค่าใช้จ่ายสูงในการทำความสะอาด ผู้จัดการโรงงานไม่สามารถสูญเสียผงที่มีมูลค่าสูงได้ นอกจากนี้คุณยังเสี่ยงต่อการไม่ผ่านการตรวจสอบการปฏิบัติตามข้อกำหนดเนื่องจากฝุ่นละอองที่เป็นอันตราย เราจัดทำการเปรียบเทียบที่เน้นวัตถุประสงค์และมุ่งเน้นด้านวิศวกรรม เพื่อช่วยให้ผู้จัดการฝ่ายผลิตระบุระบบลำเลียงที่ถูกต้อง คุณจะได้เรียนรู้วิธีประเมินเทคโนโลยีเหล่านี้ตามแผนผังสถานที่ของคุณ รีโอโลจีของวัสดุ และมาตรฐานด้านกฎระเบียบ เราเน้นทั้งความเป็นจริงทางกลและข้อจำกัดเชิงพื้นที่ ท้ายที่สุดแล้ว คู่มือนี้จะช่วยให้คุณสามารถตัดสินใจโดยมีข้อมูลครบถ้วนเพื่อเพิ่มประสิทธิภาพการผลิตรายวันของคุณ

ประเด็นสำคัญ

• ระยะทางและเค้าโครง: สกรูลำเลียงมีความคุ้มค่าสำหรับการวิ่งเชิงเส้นระยะสั้น (≤ 5 ม.) ระบบสุญญากาศเป็นเลิศในการกำหนดเส้นทางที่ซับซ้อนและระยะไกล (สูงสุด 30 ม. แนวนอน / 10 ม. แนวตั้ง)

• ความเหมาะสมของวัสดุ: สกรูเหมาะอย่างยิ่งสำหรับวัสดุที่เป็นเม็ดที่ทนทานและไหลอย่างอิสระ ระบบสุญญากาศจำเป็นสำหรับผงที่มีความละเอียดพิเศษ (150–300 เมช) ย่อยสลายง่าย หรือผงที่เป็นอันตราย

• สุขอนามัยและความปลอดภัย: ระบบสูญญากาศทำงานโดยใช้แรงดันลบ (-0.4 ถึง -0.6 บาร์) ซึ่งหมายความว่าการรั่วไหลใดๆ จะดึงอากาศ เข้าไป เพื่อขจัดฝุ่นที่หลบหนี

• แนวทางแบบไฮบริด: สายการบรรจุที่มีประสิทธิภาพสูงมักจะรวมทั้งสองอย่างเข้าด้วยกัน: สุญญากาศสำหรับการถ่ายโอนจำนวนมากจากการจัดเก็บ และเครื่องป้อนแบบสกรูที่ส่วนท้ายเพื่อการจ่ายปริมาตรตามปริมาตรที่แม่นยำ

กลศาสตร์หลัก: วิธีการป้อนสายการบรรจุผง

การทำความเข้าใจความเป็นจริงในการปฏิบัติงานขั้นพื้นฐานช่วยให้คุณเลือกกลไกการป้อนที่เหมาะสมได้ ฟิสิกส์เป็นตัวกำหนดว่าระบบเหล่านี้ทำงานอย่างไรในโรงงานของคุณ

สกรูลำเลียง (สว่าน)

สกรูลำเลียงอาศัยแรงกดเชิงกล พวกเขาใช้การบินแบบเกลียวหมุนซึ่งอยู่ภายในรางรูปตัวยูหรือท่อไร้ตะเข็บ ในขณะที่การบินหมุน มันจะบังคับผงแป้งไปข้างหน้าไปยังจุดจำหน่าย โดยทั่วไปวิศวกรจะระบุสองรูปแบบสำหรับเส้นสมัยใหม่

ขั้นแรก สกรูลำเลียงแบบแข็งจะเคลื่อนย้ายวัสดุเป็นเส้นตรง มีแรงบิดสูงและการป้อนวัสดุเทกองที่เชื่อถือได้ ประการที่สอง สกรูลำเลียงแบบยืดหยุ่นมีการออกแบบแบบไม่มีเพลา สิ่งเหล่านี้สามารถโค้งงอเล็กน้อยเพื่อหลีกเลี่ยงสิ่งกีดขวางเล็กๆ น้อยๆ ทำให้มีอิสระในการจัดวางมากขึ้นเล็กน้อย

เครื่องลำเลียงสุญญากาศ

สายพานลำเลียงสุญญากาศใช้การถ่ายโอนแบบนิวแมติก ปั๊มสุญญากาศหรือเครื่องเป่าลมแบบ Roots จะสร้างแรงดันลบภายในระบบ แรงดันนี้จะดึงผงผ่านท่อปิด กรอง และปล่อยลงในถัง

โดยทั่วไปเราจะแยกความแตกต่างระหว่างสองขั้นตอนการปฏิบัติงาน การลำเลียงเฟสเจือจางใช้ความเร็วสูงและแรงดันต่ำ มันระงับอนุภาคในกระแสอากาศ การลำเลียงเฟสหนาแน่นจะใช้ความเร็วต่ำและแรงดันสูง โดยจะผลักสินค้าที่เปราะบางหรือมีฤทธิ์กัดกร่อนผ่านท่อด้วยทากขนาดกะทัดรัด ช่วยลดความเสียหายของวัสดุให้เหลือน้อยที่สุด

การประเมินแบบตัวต่อตัว: 4 มิติการตัดสินใจที่สำคัญ

1. เค้าโครงเชิงพื้นที่และขีดจำกัดการลำเลียง

แผนผังสิ่งอำนวยความสะดวกมักจะกำหนดตัวเลือกอุปกรณ์ของคุณตั้งแต่วันแรก สกรูลำเลียงมีฐานที่แข็งแรง โดยทั่วไปจะจำกัดให้วิ่งระยะสั้นๆ ในระยะ 3 ถึง 5 เมตร คุณต้องจัดสรรพื้นที่ที่สำคัญ นอกจากนี้คุณยังต้องมีการจัดตำแหน่งทางกลโดยตรงระหว่างสายพานลำเลียงและเครื่องบรรจุภัณฑ์ที่ป้อนเข้าไป

ระบบสุญญากาศยังคงมีความยืดหยุ่นสูง ท่อสามารถเลี่ยงสิ่งกีดขวางทางโครงสร้างได้อย่างง่ายดาย คุณสามารถยกระดับวัสดุให้เป็นฟิลเลอร์สว่านทรงสูงหรือชั้นลอยบนชั้นสองได้ โดยทั่วไปขีดจำกัดทางวิศวกรรมจะอยู่ที่ความสูง 30 เมตรในแนวนอน และ 10 เมตรในแนวตั้ง การผลักดันเกินขีดจำกัดเหล่านี้ทำให้ประสิทธิภาพการดูดลดลงอย่างเห็นได้ชัด

2. ลักษณะของวัสดุและความเสี่ยงในการย่อยสลาย

สกรูลำเลียงทำงานได้อย่างสมบูรณ์แบบกับแป้งอบมาตรฐาน แป้ง และวัสดุเทกองหนัก อย่างไรก็ตาม แรงเสียดทานทางกลทำให้เกิดความเสี่ยงร้ายแรง สว่านสามารถบดหรือบดวัสดุที่เปราะบางได้ ตัวอย่างเช่น การเสียดสีทางกลกับใบชาคุณภาพเยี่ยมหรือผงพฤกษศาสตร์มักจะก่อให้เกิดฝุ่นขนาดเล็ก ฝุ่นขนาดเล็กนี้ทำให้เกิดการสะสมตัวของไฟฟ้าสถิต ซึ่งจะทำให้ซีลฟิล์มบรรจุภัณฑ์เสียหายในที่สุด

ระบบสุญญากาศให้การควบคุมที่นุ่มนวลอย่างไม่น่าเชื่อ เหมาะอย่างยิ่งสำหรับผงละเอียดพิเศษที่มีขนาดตั้งแต่ 150 ถึง 300 mesh ตัวกรองสูญญากาศขั้นสูงสามารถดักจับฝุ่น "ขนย้าย" ได้ การกรองแบบเลือกสรรนี้ช่วยเพิ่มความบริสุทธิ์ของผลิตภัณฑ์ขั้นสุดท้ายก่อนที่จะถึงถุง

3. สุขอนามัย การควบคุมฝุ่น และการปฏิบัติตามข้อกำหนด

สกรูลำเลียงใช้สถาปัตยกรรมแบบเปิดหรือกึ่งปิด ยังคงเป็นเรื่องยากที่จะบรรลุการทำงานแบบกันฝุ่น 100% เมื่อทำการเคลื่อนย้ายผงที่มีขนาดเล็กพิเศษ การทำความสะอาดทำให้ผู้ปฏิบัติงานต้องดึงเพลาสว่านหนักออกด้วยตนเอง กระบวนการนี้ใช้เวลานานและก่อให้เกิดความเสี่ยงตามหลักสรีระศาสตร์

สายพานลำเลียงสุญญากาศใช้ระบบแรงดันลบที่ปิดสนิท เหมาะอย่างยิ่งสำหรับการปฏิบัติตามข้อกำหนดด้านยา สารเคมี และเกรดอาหารที่เข้มงวด การรั่วไหลที่อาจเกิดขึ้นจะดึงอากาศโดยรอบเข้ามาด้านใน ซึ่งจะช่วยป้องกันไม่ให้แป้งหลุดออกไปได้อย่างสมบูรณ์ นอกจากนี้ องค์ประกอบตัวกรองแบบรวมและระบบล้างย้อนอัตโนมัติจะรักษาสุขอนามัยโดยอัตโนมัติ

4. การใช้พลังงานและการลงทุนเริ่มแรก

สกรูลำเลียงต้องการรายจ่ายฝ่ายทุนเริ่มต้นที่ต่ำกว่า อีกทั้งยังประหยัดพลังงานในระยะทางสั้นๆ อีกด้วย มอเตอร์ขับเคลื่อนโดยตรงหมุนเพลาได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้นิวแมติกที่ซับซ้อน

สายพานลำเลียงสุญญากาศต้องการรายจ่ายฝ่ายทุนเริ่มแรกที่สูงขึ้น อีกทั้งยังดึงพลังงานได้สูงกว่าเนื่องจากอากาศอัดและเครื่องเป่าลม ค่าใช้จ่ายในการดำเนินงานตามปกติจำเป็นต้องเปลี่ยนตัวกรองเป็นประจำ คุณควรเปลี่ยนตัวกรองหลักทุกๆ 12 ถึง 18 เดือน ขึ้นอยู่กับการเสียดสีของผง

ตารางเปรียบเทียบสรุป

โซลูชันแบบไฮบริด: การถ่ายเทสุญญากาศ + การวัดแสงแบบสกรู

เหตุใดจึงต้องบังคับให้เลือกระหว่างคนทั้งสอง? สายการบรรจุภัณฑ์ที่มีความแม่นยำสูงมักจะผสานรวมเทคโนโลยีทั้งสองอย่างอย่างลงตัว สถาปัตยกรรมไฮบริดนี้เพิ่มจุดแข็งโดยธรรมชาติของแต่ละระบบให้สูงสุด ในขณะเดียวกันก็ลบล้างจุดอ่อนของแต่ละบุคคล

เราขอแนะนำการแบ่งงานที่ชัดเจน ใช้ระบบสุญญากาศเพื่อการสกัดแบบวงปิดที่ถูกสุขลักษณะ โดยดึงวัสดุจากถุงเทกองหรือไซโลในระยะทางไกลได้อย่างมีประสิทธิภาพ จากนั้น ให้ใช้เครื่องป้อนแบบสกรู (มักรวมอยู่ในวาล์วโรตารี) ที่จุดจำหน่ายสุดท้าย คุณวางสิ่งนี้ไว้เหนือเครื่องบรรจุภัณฑ์โดยตรง สกรูช่วยให้การสูบจ่ายปริมาตรแม่นยำและสม่ำเสมอ การตั้งค่านี้ควบคุมการจัดการปริมาณงานได้อย่างง่ายดายตั้งแต่ 900 กก. จนถึงมากกว่า 9 ตันต่อชั่วโมง

คุณต้องจัดสถาปัตยกรรมนี้ให้สอดคล้องกับกระบวนการของคุณ การถ่ายเทอย่างต่อเนื่องจะป้อนเข้าเครื่องอัดรีดหรือเครื่องผสมโดยไม่หยุด การโอนเป็นชุดเกี่ยวข้องกับการบรรจุถุงจำนวนมากแต่ละใบโดยใช้โหลดเซลล์ วิธีการแบบไฮบริดปรับให้เข้ากับการถ่ายโอนเป็นชุดได้อย่างสวยงาม ทำให้มั่นใจได้ว่าทุกบรรจุภัณฑ์จะบรรลุเป้าหมายน้ำหนักที่แน่นอน

พารามิเตอร์ทางวิศวกรรมที่จำเป็นสำหรับการคัดเลือก

การเตรียมการอย่างละเอียดทำให้มั่นใจได้ว่าสามารถพูดคุยกับผู้จำหน่ายอุปกรณ์ได้อย่างมีประสิทธิผล รวบรวมพารามิเตอร์ทางวิศวกรรมต่อไปนี้ก่อนที่คุณจะขอใบเสนอราคาของระบบ

1. ข้อมูลวัสดุ: บันทึกความหนาแน่นรวมและขนาดอนุภาคที่แน่นอน (วัดเป็นตาข่าย) สังเกตปริมาณความชื้นโดยเฉลี่ย กำหนดความคล่องตัวให้ชัดเจน ผงไหลอย่างอิสระ เหนียวตัว หรือมีฤทธิ์กัดกร่อนสูงหรือไม่?

2. ข้อกำหนดปริมาณงาน: กำหนดกำลังการผลิตเป้าหมายของคุณ วัดค่านี้เป็นกิโลกรัมต่อชั่วโมง (kg/h) หรือปอนด์ต่อชั่วโมง (lbs/h) คำนวณอัตราการเพิ่มสูงสุด ไม่ใช่แค่ค่าเฉลี่ยรายวัน

3. เรขาคณิตของเส้นทาง: วาดแผนผังความยาวไปป์ไลน์ทั้งหมด นับจำนวนข้อศอก 90 องศาที่ต้องการ วัดการยกแนวตั้งเฉพาะที่ต้องการจากพื้นถึงทางเข้าของถัง

4. ปัจจัยด้านสิ่งแวดล้อม: ระบุความเสี่ยงจากการระเบิด ระบุข้อกำหนดการปฏิบัติตาม ATEX หรือ NFPA ของคุณ สังเกตข้อจำกัดรูปแบบโรงงานโดยเฉพาะ เช่น ช่องว่างจากเพดานต่ำ

ความเสี่ยงในการนำไปปฏิบัติและความเป็นจริงในการบำรุงรักษา

ทุกระบบนำเสนอความเสี่ยงในการปฏิบัติงานที่เฉพาะเจาะจง การยอมรับข้อผิดพลาดเหล่านี้ตั้งแต่เนิ่นๆ จะช่วยให้คุณออกแบบกลยุทธ์การบรรเทาผลกระทบที่มีประสิทธิผลได้

สกรูลำเลียงมักจะประสบปัญหาการเชื่อมวัสดุหรือรูหนูในกรวยจ่าย ผงเกาะติดกับผนังและหยุดไหล คุณต้องเพิ่มเครื่องสั่นแบบนิวแมติกหรือแขนกลกวนเพื่อแก้ไขปัญหานี้ นอกจากนี้ คาดว่าเพลาจะสึกหรอสม่ำเสมอเมื่อเวลาผ่านไป ผงขัดหนักจำเป็นต้องเปลี่ยนเพลาทุกๆ 18 ถึง 24 เดือน

สายพานลำเลียงสุญญากาศเผชิญกับความท้าทายเฉพาะเกี่ยวกับการกรองอากาศ การมองไม่เห็นตัวกรองเกิดขึ้นเมื่อผงไมโครอุดตันสื่อกรอง คุณป้องกันสิ่งนี้ได้โดยปรับขนาดอัตราส่วนอากาศต่อผ้าให้ถูกต้อง นอกจากนี้ การรั่วไหลของสุญญากาศที่จุดเชื่อมต่อท่อแบบยืดหยุ่นยังลดประสิทธิภาพการดูดลงอย่างมาก ผู้ปฏิบัติงานจะต้องตรวจสอบซีลเหล่านี้ทุกสัปดาห์

เราขอแนะนำอย่างยิ่งให้ลดความเสี่ยงอย่างเข้มงวด ยืนยันขั้นตอนการทดสอบการยอมรับของโรงงาน (FAT) ทำการทดสอบเหล่านี้โดยใช้ผงที่ผลิตจริงของคุณ ผงจำลองมีพฤติกรรมแตกต่างออกไป FAT ที่เหมาะสมจะตรวจสอบอัตราการดักจับตัวกรองและรับประกันความน่าเชื่อถือในการปล่อยออกก่อนการติดตั้ง

บทสรุป

การเลือกระบบลำเลียงที่ถูกต้องจะส่งผลโดยตรงต่อประสิทธิภาพของสายการผลิตของคุณ คำนึงถึงประเด็นสำคัญที่สามารถนำไปปฏิบัติได้เหล่านี้เมื่อคุณก้าวไปข้างหน้า

• สกรูลำเลียงยังคงเป็นตัวเลือกที่ไม่มีปัญหาสำหรับการป้อนวัสดุระยะสั้นโดยคำนึงถึงงบประมาณ

• สายพานลำเลียงสุญญากาศแสดงถึงการลงทุนที่จำเป็นสำหรับสภาพแวดล้อมที่เป็นผงละเอียด การกำหนดเส้นทางที่ซับซ้อน และสภาพแวดล้อมที่ไม่มีฝุ่น

• ระบบไฮบริดให้ความสมดุลสูงสุดของการสุขาภิบาลระยะไกลและความแม่นยำเชิงปริมาตรเฉพาะที่

• บันทึกรีโอโลจีของวัสดุและเรขาคณิตของโรงงานทุกครั้งก่อนพูดคุยกับวิศวกร

อย่าปล่อยให้การจัดการวัสดุของคุณเป็นเพียงการคาดเดา ส่งตัวอย่างวัสดุเพื่อทำการทดสอบความสามารถในการไหลอย่างมืออาชีพก่อนตัดสินใจซื้อขั้นสุดท้าย หากต้องการขอการประเมินทางวิศวกรรมแบบกำหนดเองสำหรับโรงงานของคุณ โปรด ติดต่อเรา วันนี้

คำถามที่พบบ่อย

ถาม: สายพานลำเลียงสุญญากาศสามารถจัดการกับผงที่มีความเหนียวหรือมีความเหนียวสูงได้หรือไม่

ตอบ: ได้ แต่ต้องมีการกำหนดค่าเฉพาะ คุณต้องเพิ่มหัวฉีดฟลูอิดไดซ์และเครื่องสั่นแบบนิวแมติกเพื่อให้วัสดุเคลื่อนที่ได้ นอกจากนี้ ท่อภายในจำเป็นต้องขัดเงาให้เงาเหมือนกระจก (Ra < 0.4 μm SS316L) พื้นผิวเรียบมากช่วยลดการเสียดสีของผนังและป้องกันการอุดตันได้อย่างมาก

ถาม: ระยะทางที่มีประสิทธิภาพสูงสุดสำหรับสกรูลำเลียงบนสายการบรรจุคือเท่าใด

ตอบ: ในทางปฏิบัติแล้ว สกรูลำเลียงมีระยะสูงสุดที่ 3 ถึง 5 เมตร การดันเกินระยะนี้ทำให้เกิดแรงบิดและการสึกหรอทางกลมากเกินไป สำหรับระยะทางไกล ระบบสุญญากาศหรือนิวแมติกจะมีประสิทธิภาพมากกว่าและปลอดภัยทางโครงสร้างสำหรับโรงงานของคุณมาก

ถาม: ระบบสุญญากาศปรับปรุงความปลอดภัยของผู้ปฏิบัติงานอย่างไรเมื่อเทียบกับการป้อนด้วยมือ/ด้วยสกรู

ตอบ: ช่วยให้ไม่จำเป็นต้องใช้รถยกในการยกถุงเทกองขนาดใหญ่ขึ้นไปบนชั้นลอย ซึ่งช่วยลดอุบัติเหตุในโรงงานได้อย่างมาก นอกจากนี้ การออกแบบแรงดันลบ (-0.4 ถึง -0.6 บาร์) ยังช่วยป้องกันการรั่วไหลของผงที่เป็นอันตราย วิธีนี้ช่วยลดการสัมผัสกับฝุ่นอันตรายในอากาศของผู้ปฏิบัติงานโดยสิ้นเชิง
