รายการอุปกรณ์บรรจุภัณฑ์ยา: ตั้งแต่การนับจนถึงการบรรจุกล่อง

กระบวนการบรรจุภัณฑ์ยามีค่าเผื่อข้อผิดพลาดเป็นศูนย์ ความล้มเหลวของอุปกรณ์หรือปัญหาคอขวดในการบูรณาการส่งผลโดยตรงต่อความสมบูรณ์ของผลิตภัณฑ์ การปฏิบัติตามกฎระเบียบ และความพร้อมของตลาด การขยายขนาดการผลิตจำเป็นต้องเปลี่ยนจากเครื่องจักรที่แยกเดี่ยวไปเป็นระบบที่ยึดติดกัน แต่การประเมินเครื่องจักรที่หลากหลาย ตั้งแต่เครื่องนับที่แม่นยำไปจนถึงเครื่องบรรจุกล่องความเร็วสูง ทำให้เกิดเงินทุนที่สำคัญและความเสี่ยงในการดำเนินงาน คู่มือนี้จะแจกแจงองค์ประกอบที่สำคัญของระบบบรรจุภัณฑ์ โดยจัดให้มีกรอบการประเมินทางเทคนิคเพื่อช่วยให้ทีมจัดซื้อและทีมวิศวกรรมคัดเลือกเครื่องจักรตามการออกแบบ GMP ปริมาณงาน และความสามารถในการบูรณาการ

• การบูรณาการระบบเป็นสิ่งสำคัญ: การสร้างสายการผลิตบรรจุภัณฑ์ที่สมบูรณ์ต้องใช้ความเข้ากันได้ทางนิวแมติก ไฟฟ้า และซอฟต์แวร์ (SCADA/MES) อย่างราบรื่นระหว่างขั้นตอนการบรรจุหลักและการบรรจุกล่องขั้นที่สอง

• การออกแบบไดรฟ์ที่ปฏิบัติตามข้อกำหนด: อุปกรณ์ต้องเป็นไปตามมาตรฐาน GMP ที่เข้มงวด โดยมีการเปลี่ยนโดยไม่ต้องใช้เครื่องมือ ชิ้นส่วนหน้าสัมผัสที่ทำจากสแตนเลส 316L และการจัดการข้อมูลตามมาตรฐาน FDA 21 CFR Part 11

• ความซับซ้อนของการบรรจุ: บรรจุภัณฑ์รองมักจะกำหนดความเร็วของสายการ ผลิต การเลือกอุปกรณ์บรรจุกล่องที่เหมาะสม (แนวตั้ง แนวนอน หรือบรรจุด้านบน) ขึ้นอยู่กับประเภทบรรจุภัณฑ์หลักเป็นอย่างมาก (ขวด ตุ่ม หรือขวด)

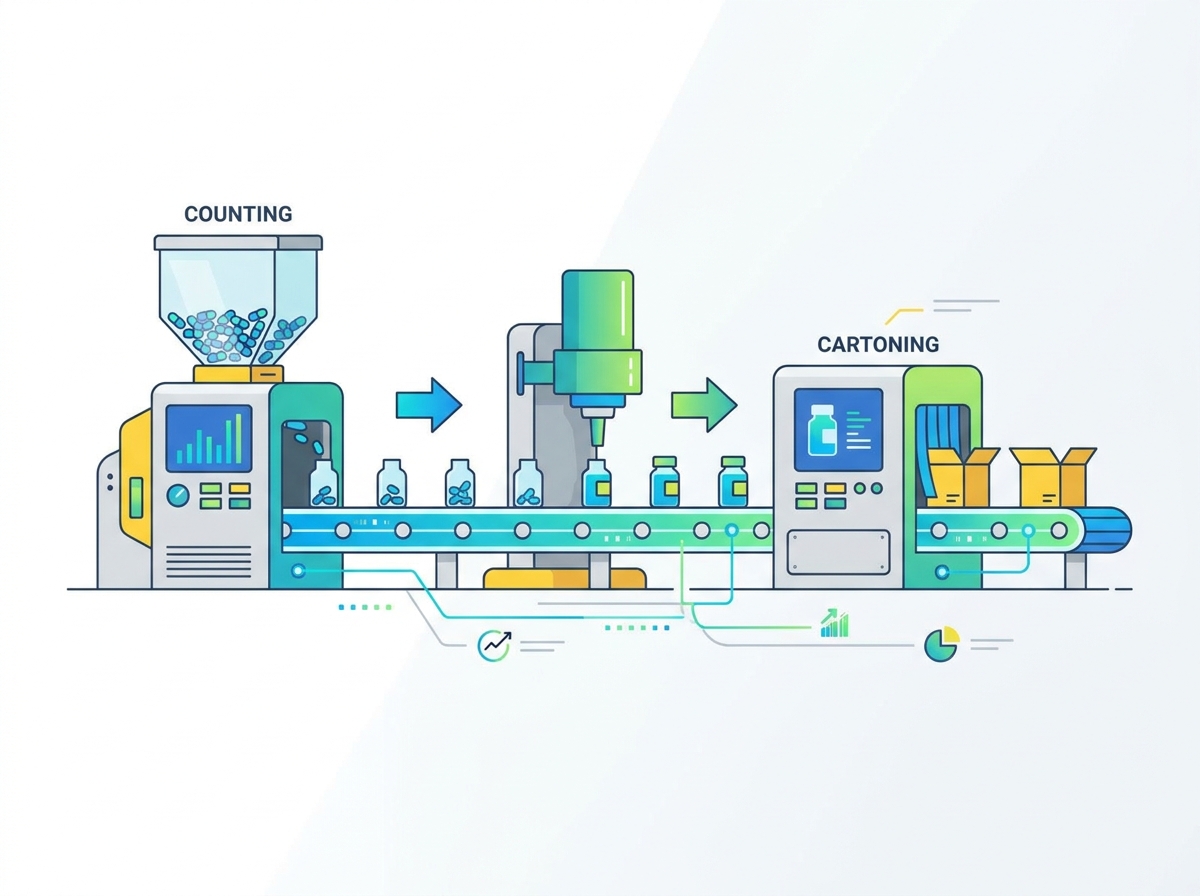

กายวิภาคของสายการผลิตบรรจุภัณฑ์ที่สมบูรณ์ในยา

การทำความเข้าใจขั้นตอนการทำงานเป็นขั้นตอนแรกในการออกแบบสายการผลิต คุณต้องแยกแยะอย่างชัดเจนระหว่างบรรจุภัณฑ์หลักและบรรจุภัณฑ์รองหรือตติยภูมิ บรรจุภัณฑ์หลักเกี่ยวข้องกับการสัมผัสผลิตภัณฑ์โดยตรง ซึ่งรวมถึงการนับ การบรรจุ และการบรรจุตุ่ม บรรจุภัณฑ์ทุติยภูมิและตติยภูมิจะจัดการกับภาชนะภายนอก ซึ่งครอบคลุมถึงการบรรจุหีบห่อ การมัดรวม และการบรรจุกล่อง การแยกโซนทางกายภาพเหล่านี้มักได้รับคำสั่งจากการจัดประเภทห้องคลีนรูม ซึ่งจำเป็นต้องมีกลไกการส่งผ่านและการควบคุมสิ่งแวดล้อมที่เข้มงวด

การสร้างตัวชี้วัดพื้นฐานช่วยให้มั่นใจได้ว่าการรวมกลุ่มผลิตภัณฑ์จะประสบความสำเร็จ ประสิทธิผลของอุปกรณ์โดยรวม (OEE) คือเกณฑ์ความสำเร็จหลักของคุณ ความพร้อมใช้งานในการวัด ประสิทธิภาพ และคุณภาพ คุณต้องประเมินข้อจำกัดของรอยเท้าและการซิงโครไนซ์ข้ามเครื่องด้วย ระบบบัฟเฟอร์หรือตัวสะสมมีบทบาทอย่างมากที่นี่ ช่วยป้องกันข้อผิดพลาดเล็กน้อยในเครื่องหนึ่งไม่ให้หยุดทั้งสายการผลิต โต๊ะสะสมที่ได้รับการออกแบบอย่างดีระหว่างเครื่องบรรจุและบรรจุกล่องสามารถดูดซับการผลิตได้สามถึงห้านาที ช่วยให้ผู้ปฏิบัติงานสามารถนำกระดาษที่ติดที่อยู่ปลายน้ำออกได้โดยไม่ต้องหยุดกระบวนการบรรจุที่ต้นน้ำ

คุณต้องเผชิญกับทางเลือกระหว่างระบบโมดูลาร์และระบบครบวงจร การจัดหาเครื่องจักรแต่ละรุ่นที่ดีที่สุดนำเสนอประสิทธิภาพเฉพาะสำหรับประเภทผลิตภัณฑ์ที่มีความเฉพาะเจาะจงสูง อย่างไรก็ตาม การซื้อ สายการผลิตบรรจุภัณฑ์ที่สมบูรณ์ ก่อนบูรณาการ จาก OEM รายเดียวช่วยลดความเสี่ยงในการบูรณาการ สายการผลิตจากแหล่งเดียวมักจะมีแผงควบคุมแบบครบวงจร ชิ้นส่วนอะไหล่ที่ได้มาตรฐาน และจุดรับผิดชอบเพียงจุดเดียวระหว่างการทดสอบการยอมรับของโรงงาน (FAT)

อุปกรณ์บรรจุภัณฑ์ยาหลัก: การนับและการบรรจุ

เครื่องนับแท็บเล็ตและแคปซูล

ความแม่นยำในการนับจะกำหนดความสำเร็จของบรรจุภัณฑ์ปริมาณของแข็ง เครื่องจักรสมัยใหม่ใช้เทคโนโลยีเซ็นเซอร์ออปติคัล ตัวนับอินฟราเรดหลายช่องตรวจจับผลิตภัณฑ์ที่ตกลงมาและไม่สนใจฝุ่น ระบบเหล่านี้ใช้อัลกอริธึมขั้นสูงในการคำนวณมวลและรูปร่างที่แน่นอนของผลิตภัณฑ์เมื่อผ่านหน้าต่างเซ็นเซอร์ เพื่อให้มั่นใจว่าเม็ดยาที่แตกหักหรือแคปซูลที่ทับซ้อนกันได้รับการระบุและปฏิเสธอย่างถูกต้อง ระบบเก่าหรือเรียบง่ายกว่าใช้กลไกการนับไม้ระแนงเชิงกลซึ่งมีความทนทาน แต่ต้องใช้ชิ้นส่วนที่มีรูปแบบกว้างขวางสำหรับขนาดผลิตภัณฑ์ที่แตกต่างกัน

ประเมินเครื่องจักรเหล่านี้ในขนาดที่เข้มงวด กำหนดเป้าหมายอัตราความแม่นยำ 100% ความสามารถในการดูดฝุ่นไม่สามารถต่อรองได้สำหรับแท็บเล็ตที่ไม่เคลือบ เนื่องจากฝุ่นที่มากเกินไปจะทำให้เซ็นเซอร์ออปติคอลมองไม่เห็นและทำให้เกิดการนับที่ผิดพลาด ระบบคัดแยกขวดแบบแอคทีฟจะต้องตรวจจับการนับผิดก่อนที่จะดำเนินการปิดฝาขวด อุปกรณ์จะต้องจัดการกับรูปแบบที่ยากได้อย่างง่ายดาย ซึ่งรวมถึงซอฟต์เจลโปร่งแสง ซึ่งอาจทำให้เซ็นเซอร์ออปติคอลมาตรฐานสับสน และเม็ดยาที่มีฝุ่นมากซึ่งต้องอาศัยการสกัดด้วยสุญญากาศอย่างต่อเนื่อง

ระบบเติมของเหลวและผง

เครื่องจักรที่เป็นของเหลวและผงจัดการกับขวด หลอดบรรจุ กระบอกฉีดยา และขวด ขอบเขตการใช้งานเป็นตัวกำหนดเทคโนโลยี คุณต้องจับคู่ประเภทปั๊มกับคุณลักษณะของผลิตภัณฑ์ การบรรจุแบบปลอดเชื้อต้องปฏิบัติตามการไหลเวียนของอากาศแบบราบเรียบและการรวมตัวแยกไอโซเลเตอร์อย่างเคร่งครัดเพื่อรักษาความเป็นหมัน

ปั๊มรีดท่อทำงานได้ดีที่สุดกับของเหลวที่ไวต่อแรงเฉือนและผลิตภัณฑ์ชีวภาพ โดยจะเก็บผลิตภัณฑ์ไว้ในท่อ เพื่อให้มั่นใจถึงความปลอดเชื้อในระดับสูง และทำการเปลี่ยนได้ง่ายเหมือนกับการเปลี่ยนชุดหลอดแบบใช้แล้วทิ้ง ปั๊มลูกสูบให้ความแม่นยำสูงสำหรับของเหลวหนืด น้ำเชื่อม และครีม โดยใช้กระบอกสูบสแตนเลสเพื่อขับเคลื่อนปริมาตรที่แน่นอน การบรรจุผงมักอาศัยระบบสว่านหรือล้อจ่ายสุญญากาศเพื่อรักษาน้ำหนักการบรรจุที่แม่นยำ โดยต้องมีการควบคุมฝุ่นที่ซับซ้อนและการจัดการความชื้นเพื่อป้องกันการจับตัวเป็นก้อน

เครื่องบรรจุภัณฑ์พุพอง

เส้นพลาสติกป้องกันปริมาณยาแต่ละชนิดจากความชื้น แสง และการปนเปื้อน อุปกรณ์เทอร์โมฟอร์มใช้ความร้อนเพื่อสร้างโพรงใน PVC, PVDC หรือพลาสติกที่คล้ายกัน วิธีการนี้คุ้มต้นทุนและช่วยให้มีโพรงโปร่งใส ทำให้การตรวจสอบด้วยภาพง่ายขึ้น อุปกรณ์ขึ้นรูปเย็นใช้แรงดันเชิงกลเพื่อสร้างโพรงในฟอยล์ Alu/Alu การขึ้นรูปเย็นให้การปกป้องสูงสุดจากความชื้นและออกซิเจน แต่ต้องใช้พื้นที่ขนาดใหญ่กว่าและทำให้เกิดฟองน้อยลงต่อตารางเมตรของวัสดุ

ความสามารถในการปรับขนาดขึ้นอยู่กับกลไกการปิดผนึก การซีลเพลทใช้เพลทแบนและทำงานเป็นระยะๆ เหมาะกับความเร็วปานกลางและรูปทรงโพรงที่ซับซ้อน ช่วยให้มีเวลาการซีลนานขึ้น การปิดผนึกแบบหมุนใช้ลูกกลิ้งที่ให้ความร้อนเพื่อการเคลื่อนไหวอย่างต่อเนื่อง นี่คือมาตรฐานสำหรับข้อกำหนดการผลิตที่ความเร็วสูง ซึ่งช่วยให้ได้ปริมาณงานที่รวดเร็วแต่ต้องมีการควบคุมแรงตึงของวัสดุของรางที่แม่นยำ

ระบบการปิดผนึก การปิดฝา และการติดฉลาก

อุปกรณ์ปิดฝาและปิดผนึก

เมื่อเติมแล้ว คอนเทนเนอร์จะต้องปิดทันทีและปลอดภัยเพื่อรักษาความสมบูรณ์ของผลิตภัณฑ์ Chuck cappers จับฝาและใช้แรงหมุน ทำให้สามารถควบคุมแรงบิดได้อย่างแม่นยำสำหรับขวดแต่ละขวด เครื่องปิดฝาแบบ Spindle ใช้จานหมุนเพื่อขันฝาปิดให้แน่นขณะที่ขวดเคลื่อนตัวไปตามสายพานลำเลียง ซึ่งเหมาะอย่างยิ่งสำหรับการทำงานที่ความเร็วสูงอย่างต่อเนื่อง เครื่องซีลแบบเหนี่ยวนำใช้ฟอยล์ปิดผนึกปิดปากขวดโดยใช้สนามแม่เหล็กไฟฟ้า เพื่อเป็นหลักฐานการงัดแงะและยืดอายุการเก็บรักษา

การบูรณาการการควบคุมคุณภาพเป็นสิ่งจำเป็นในขั้นตอนนี้ ระบบตรวจสอบแรงบิดช่วยให้แน่ใจว่าฝาครอบไม่หลวมเกินไป (เสี่ยงต่อการรั่วไหล) หรือแน่นเกินไป (ทำให้ผู้ป่วยเปิดได้ยาก) กลไกการคัดแยกจะต้องนำคอนเทนเนอร์ที่มีฝาปิดที่ปิดผนึกอย่างไม่เหมาะสม ข้ามเกลียว หรือฝาปิดที่ขาดหายไปออกจากสายการผลิตทันที โดยปกติแล้ว สถานีคัดแยกเหล่านี้จะใช้ตัวดันแบบนิวแมติกความเร็วสูงเพื่อเปลี่ยนเส้นทางขวดที่ชำรุดไปยังถังที่ล็อคไว้เพื่อตรวจสอบการประกันคุณภาพ

เครื่องติดฉลากยา

การติดฉลากมีน้ำหนักมากตามกฎระเบียบ คุณต้องรวมโมดูล Track & Trace และหมายเลขซีเรียลเข้ากับสถานีติดฉลากโดยตรง ระบบการพิมพ์ ไม่ว่าจะเป็นการถ่ายเทความร้อนหรือเลเซอร์ จะใช้รหัสเมทริกซ์ข้อมูล 2D ที่ไม่ซ้ำกัน หมายเลขล็อต และวันหมดอายุ รหัสเหล่านี้ช่วยให้มั่นใจในการมองเห็นห่วงโซ่อุปทานและการปฏิบัติตามข้อกำหนดต่อต้านการปลอมแปลง โดยต้องมีการสื่อสารที่ราบรื่นกับซอฟต์แวร์ MES ระดับไซต์

ความแม่นยำในการใช้งานจะกำหนดคุณภาพของฉลาก การติดฉลากแบบพันรอบเหมาะกับขวดทรงกลม โดยใช้สายพานแบบมอเตอร์เพื่อหมุนขวดกับแผ่นฉลาก การติดฉลากด้านหน้าและด้านหลังใช้กับภาชนะทรงแบนหรือทรงรี ซึ่งต้องใช้โมดูลการจัดตำแหน่งที่แม่นยำเพื่อจัดกึ่งกลางขวดก่อนใช้งาน ระบบจะต้องบรรลุการใช้งานที่มีข้อบกพร่องเป็นศูนย์ด้วยความเร็วสูง กล้องตรวจสอบด้วยแสงช่วยยืนยันการมีอยู่ของฉลาก ความแม่นยำในการวางตำแหน่ง และความชัดเจนของข้อมูลที่พิมพ์ โดยปฏิเสธภาชนะใดๆ ที่ไม่ผ่านการตรวจสอบด้วยภาพ

บรรจุภัณฑ์รอง: คู่มือการเลือกเครื่องบรรจุกล่อง

ประเภทของอุปกรณ์บรรจุกล่อง

บรรจุภัณฑ์รองมักจะกำหนดความเร็วโดยรวมของสายการผลิตของคุณ การเลือกกล่องบรรจุที่เหมาะสมจะช่วยป้องกันปัญหาคอขวดและทำให้การดำเนินงานขั้นปลายน้ำเป็นไปอย่างราบรื่น

• เครื่องบรรจุกล่องแนวตั้ง: สิ่งเหล่านี้เหมาะที่สุดสำหรับผลิตภัณฑ์ที่ป้อนด้วยแรงโน้มถ่วง เช่น ขวด กระปุก และขวดเล็ก โดยมักจะรองรับการแทรกแบบแมนนวลหรือกึ่งอัตโนมัติสำหรับการวิ่งระยะสั้นและการทดลองทางคลินิก

• เครื่องบรรจุกล่องแนวนอน: ระบบเหล่านี้เหมาะสมที่สุดสำหรับการแทรกอัตโนมัติเต็มรูปแบบด้วยความเร็วสูง โดยจะจัดการกับกองตุ่ม ขวดเล็ก และท่อโดยใช้การเคลื่อนไหวอย่างต่อเนื่องหรือเป็นระยะ โดยดันผลิตภัณฑ์ลงในแนวนอนลงในกล่องที่เปิดอยู่

• เครื่องบรรจุกล่องแบบบรรจุด้านบน: เหมาะสำหรับชุดอุปกรณ์ที่มีส่วนประกอบหลายส่วนที่ซับซ้อน เครื่องฉีดอัตโนมัติ และอุปกรณ์ทางการแพทย์ พวกเขาใช้แขนหุ่นยนต์หยิบและวางเพื่อบรรจุผลิตภัณฑ์ที่เปราะบางลงในช่องว่างเรียบที่ประกอบลงในถาดหรือกล่อง

ชิ้นส่วนสำคัญ 9 ชิ้นของเครื่องบรรจุกล่อง

เครื่องบรรจุกล่องคือส่วนประกอบที่ซับซ้อนของกลไกที่ซิงโครไนซ์กัน การทำความเข้าใจส่วนต่างๆ เหล่านี้จะช่วยในการแก้ไขปัญหา การบำรุงรักษา และการระบุข้อกำหนดระหว่างการจัดซื้อ

1. เครื่องป้อนกล่องโรตารี/กล่องสุญญากาศ: ส่วนนี้จะดึงช่องว่างแบบเรียบออกจากแม็กกาซีนโดยใช้ถ้วยสุญญากาศ โดยจะเตรียมการแข็งตัวเป็นรูปทรง 3 มิติ ซึ่งต้องใช้เวลาที่แม่นยำเพื่อป้องกันการป้อนผิดพลาด

2. โซ่สายพานลำเลียงและรางนำ: ส่วนประกอบเหล่านี้จะขนส่งกล่องและผลิตภัณฑ์ขึ้นรูปผ่านเครื่องจักร จำเป็นต้องมีความแม่นยำของระดับเสียงสูงเพื่อรักษาการจัดตำแหน่งระหว่างขั้นตอนการแทรก

3. กลไกการพับและการพับ: เครื่องมือเหล่านี้แยกและจัดรูปทรงกล่องก่อน ช่วยให้มั่นใจว่าแผ่นพับจะพับเรียบร้อยก่อนใส่ผลิตภัณฑ์ ซึ่งลดความเสี่ยงที่จะเกิดการติดขัด

4. ตัวดันป้อน/ป้อนผลิตภัณฑ์: กลไกนี้จะแทรกผลิตภัณฑ์ลงในกล่องที่เปิดอยู่ได้อย่างราบรื่น ใช้ตัวผลักแบบกลไกหรือแบบเซอร์โวที่ซิงโครไนซ์กับความเร็วของสายพานลำเลียง

5. แผ่นพับ/แทรกโฟลเดอร์และเครื่องป้อน (GUK): หน่วยนี้จะทำการพับและการแทรกแผ่นพับข้อมูลผู้ป่วย (PIL) โดยอัตโนมัติ โดยจะต้องประสานกับการเคลื่อนย้ายผลิตภัณฑ์อย่างสมบูรณ์แบบเพื่อให้แน่ใจว่ากล่องทุกกล่องจะได้รับใบปลิว

6. ระบบปิดผนึกกล่อง: คุณสามารถเลือกการปิดแบบกลไกหรือระบบการใช้กาวร้อนละลายได้ ซีลป้องกันการงัดแงะมักใช้ที่นี่โดยใช้หัวติดฉลากแบบพิเศษ

7. ระบบขับเคลื่อนด้วยลมและเครื่องกล: กระบอกสูบ วาล์ว และเซอร์โวมอเตอร์ขับเคลื่อนการเคลื่อนไหวทางกลแบบซิงโครนัสทั้งหมด ความแม่นยำช่วยลดระยะเวลาการสั่นสะเทือน การสึกหรอ และการบำรุงรักษา

8. ระบบควบคุม PLC และแผง HMI: นี่คืออินเทอร์เฟซการควบคุมหลัก ผู้ปฏิบัติงานใช้สำหรับการจัดการสูตรอาหาร การซิงโครไนซ์ความเร็ว การจัดการสัญญาณเตือน และการวินิจฉัยประสิทธิภาพ

9. ประตูคัดแยกข้อบกพร่อง: เซ็นเซอร์ในตัวตรวจจับข้อผิดพลาดตลอดกระบวนการ ประตูคัดแยกกล่องที่มีแผ่นพับหายไป บาร์โค้ดไม่ถูกต้อง หรือการเติมที่ไม่สมบูรณ์ เพื่อให้มั่นใจว่าเฉพาะผลิตภัณฑ์ที่สมบูรณ์แบบเท่านั้นที่จะถึงจุดสิ้นสุดของสายการผลิต

การจับคู่กล่องบรรจุภัณฑ์กับประเภทผลิตภัณฑ์

บรรจุภัณฑ์ขวดต้องใช้การจัดการพิเศษเพื่อป้องกันความเสียหายและการแตกหักของเครื่องสำอาง คุณต้องมีระบบเลื่อนป้อนเข้าเพื่อป้องกันการสัมผัสแบบกระจกต่อกระจก ซึ่งช่วยลดการเสียดสีและการแตกหักในระหว่างกระบวนการบรรจุกล่อง บรรจุภัณฑ์พุพองต้องใช้ร่วมกับนิตยสารจัดเรียงตุ่ม ระบบการนับและการขนย้ายแบบหยิบและวางด้วยหุ่นยนต์ช่วยรับประกันจำนวนตุ่มที่ถูกต้องในแต่ละกล่อง ซึ่งมักจะต้องใช้การควบคุมเซอร์โวที่ซับซ้อนเพื่อจัดการความสูงของปึกกระดาษ

เครื่องจักรปลายสายและสนับสนุน

การบรรจุหลายกล่องและการบรรจุกล่อง

กล่องแต่ละกล่องจะต้องถูกจัดกลุ่มเพื่อการจำหน่ายและการจัดการขายส่ง เครื่องห่อและเครื่องห่อหดจะจัดกลุ่มกล่องเป็นหน่วยที่สามารถจัดการได้ โดยใช้ฟิล์มโพลีเมอร์เนื้อแน่นที่ให้หลักฐานการงัดแงะและความเสถียร เครื่องแพ็คกล่องอัตโนมัติจะโหลดชุดรวมเหล่านี้ลงในกล่องจัดส่งลูกฟูก คุณสามารถเลือกเครื่องบรรจุกล่องแบบบรรจุด้านข้างหรือบรรจุด้านบนได้ตามแผนผังชั้น ข้อกำหนดด้านความเร็ว และความสมบูรณ์ของโครงสร้างของกล่องหลัก

การจัดวางบนพาเลทเป็นขั้นตอนสุดท้ายในกระบวนการบรรจุภัณฑ์ทางกายภาพ เครื่องจัดเรียงพาเลทแบบหุ่นยนต์นำเสนอระบบอัตโนมัติที่ปลายสายการผลิต โดยใช้แขนหลายแกนเพื่อหยิบกล่องที่ปิดผนึก พวกเขาซ้อนกล่องปิดผนึกไว้บนพาเลทตามรูปแบบที่ตั้งโปรแกรมไว้ พร้อมสำหรับการจัดเก็บในคลังสินค้า ระบบเหล่านี้มักจะทำงานร่วมกับเครื่องพันพาเลทเพื่อยึดโหลดพาเลทสำหรับการขนส่ง

ระบบการตรวจสอบแบบอินไลน์

การประกันคุณภาพดำเนินต่อไปจนสิ้นสุดสายการผลิต โดยทำหน้าที่เป็นผู้เฝ้าประตูขั้นสุดท้ายก่อนที่จะปล่อยผลิตภัณฑ์ เครื่องตรวจสอบน้ำหนักบนสายพานจะตรวจสอบปริมาณบรรจุภัณฑ์ทั้งหมดในกล่อง โดยจะตรวจจับแผ่นพับที่หายไป ตุ่มเปล่า หรือขวดที่บรรจุน้อยเกินไป โดยการวัดความเบี่ยงเบนของน้ำหนักเพียงเล็กน้อยโดยเทียบกับกรอบเวลาพิกัดความเผื่อที่เข้มงวด กล่องใดๆ ที่อยู่นอกหน้าต่างนี้จะถูกปฏิเสธโดยอัตโนมัติ

วิชันซิสเต็มดำเนินการ OCR/OCV (การรู้จำ/การตรวจสอบอักขระด้วยแสง) ตรวจสอบรหัสล็อต วันหมดอายุ และรหัสซีเรียลเมทริกซ์ข้อมูล 2D บนกล่องทุกกล่อง การตรวจจับสิ่งปลอมปนอาศัยเครื่องตรวจจับโลหะแบบอินไลน์และระบบตรวจสอบด้วยเอ็กซเรย์เพื่อจับสิ่งแปลกปลอมก่อนการขนส่ง ระบบเอ็กซเรย์มีประโยชน์อย่างยิ่งสำหรับการตรวจจับเศษแก้วในขวดแก้วของเหลวหรือเม็ดยาที่หายไปภายในตุ่มอะลูมิเนียมปิดผนึก

กรอบการตัดสินใจ: การประเมินอุปกรณ์

การออกแบบ GMP และการปฏิบัติตามกฎระเบียบ

การออกแบบด้านสุขอนามัยที่เข้มงวดเป็นสิ่งจำเป็นสำหรับ อุปกรณ์บรรจุภัณฑ์ ยา มองหาโครงสร้างที่ไม่มีรอยแยก พื้นผิวลาดเอียงเพื่อป้องกันการรวมตัวของของเหลว และความสามารถในการชะล้างสำหรับโซนเติมหลัก ความเข้ากันได้แบบ Clean-in-place (CIP) และปลอดเชื้อในสถานที่ (SIP) เป็นสิ่งจำเป็นสำหรับสายการบรรจุของเหลวเพื่อป้องกันการปนเปื้อนข้ามระหว่างชุดงาน ความสมบูรณ์ถูกต้องของข้อมูลมีความสำคัญเท่าเทียมกัน ซอฟต์แวร์ของเครื่องต้องเป็นไปตาม FDA 21 CFR ส่วนที่ 11 และ EU ภาคผนวก 11 ช่วยให้มั่นใจได้ถึงบันทึกทางอิเล็กทรอนิกส์ เส้นทางการตรวจสอบ และลายเซ็นอิเล็กทรอนิกส์ที่ปลอดภัย ป้องกันการเปลี่ยนแปลงพารามิเตอร์โดยไม่ได้รับอนุญาต

ความยืดหยุ่นเทียบกับปริมาณงาน

ประเมินเวลาที่ต้องใช้ในการเปลี่ยนแปลงรูปแบบ เนื่องจากการหยุดทำงานส่งผลโดยตรงต่อความสามารถในการทำกำไร จัดลำดับความสำคัญของการปรับเปลี่ยนโดยไม่ต้องใช้เครื่องมือ กลไกการปลดเร็ว และชิ้นส่วนรูปแบบที่ได้มาตรฐาน เซอร์โวมอเตอร์ที่ขับเคลื่อนด้วยสูตรรองรับหลักการ SMED (การแลกเปลี่ยนแม่พิมพ์ในครั้งเดียว) ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมากโดยการปรับรางนำทางและตำแหน่งดันโดยอัตโนมัติเพียงกดปุ่ม ปรับสมดุลขนาดแบทช์ปัจจุบันของคุณกับข้อกำหนดด้านปริมาณความเร็วสูงในอนาคต เครื่องจักรที่ทำงานเร็วแต่ใช้เวลาหลายชั่วโมงในการเปลี่ยนจะทำลาย OEE ของคุณในการทำงานระยะสั้น ทำให้ความยืดหยุ่นมีความสำคัญพอๆ กับความเร็วดิบ

การประเมินและการสนับสนุนผู้ขาย

ประเมินความเป็นจริงในการดำเนินการของผู้ขายก่อนลงนามในสัญญา ตรวจสอบเวลาในการผลิต กำลังการผลิต และความพร้อมใช้งานของชิ้นส่วนอะไหล่ในท้องถิ่น โครงสร้างพื้นฐานการสนับสนุนด้านเทคนิคระยะไกลและนอกสถานที่ที่แข็งแกร่งเป็นสิ่งสำคัญในการลดเวลาหยุดทำงานโดยไม่ได้วางแผนไว้ ประเมินความสามารถของผู้ขายในการจัดทำเอกสารการตรวจสอบที่ครอบคลุม พวกเขาจะต้องจัดเตรียมโปรโตคอล IQ/OQ/PQ (การติดตั้ง การปฏิบัติงาน และการรับรองประสิทธิภาพ) โดยละเอียด และสนับสนุนคุณในระหว่าง FAT/SAT เพื่อให้มั่นใจว่าอุปกรณ์ตรงตามข้อกำหนดด้านกฎระเบียบและการปฏิบัติงานทั้งหมดก่อนเข้าสู่การผลิต

ความเสี่ยงในการดำเนินการและกลยุทธ์การบรรเทาผลกระทบ

การบูรณาการเครื่องจักรที่ซับซ้อนเกี่ยวข้องกับความเสี่ยงโดยธรรมชาติ การคาดการณ์ปัญหาเหล่านี้จะช่วยป้องกันความล่าช้าที่มีค่าใช้จ่ายสูงและช่วยให้การผลิตเต็มรูปแบบเป็นไปอย่างราบรื่น

• ความเสี่ยง: ปัญหาคอขวดในการบูรณาการระหว่างเครื่องจักรจากผู้ผลิตหลายราย

  • การบรรเทาผลกระทบ: แต่งตั้งผู้รวบรวมหลัก ระบุโปรโตคอลการสื่อสารที่เป็นมาตรฐาน เช่น OPC UA หรือ PackML ในสัญญาอุปกรณ์ของคุณ เพื่อให้มั่นใจว่ามีการแลกเปลี่ยนข้อมูลระหว่าง PLC ได้อย่างราบรื่น

• ความเสี่ยง: การหยุดทำงานนานขึ้นระหว่างการเปลี่ยนรูปแบบ

  • การบรรเทาผลกระทบ: ต้องการเมทริกซ์การเปลี่ยนแปลงโดยละเอียดในระหว่างขั้นตอนการออกแบบ ต้องการเครื่องมือที่ใช้รหัสสี รถเข็นชิ้นส่วนที่มีรูปแบบเฉพาะ และการสาธิต SMED ที่ใช้งานได้จริงในระหว่างการทดสอบการยอมรับจากโรงงาน

• ความเสี่ยง: ช่องว่างความรู้ของผู้ปฏิบัติงานที่นำไปสู่ความผิดพลาดของเครื่องจักรและลด OEE

  • การบรรเทาผลกระทบ: อาณัติที่ครอบคลุมและการฝึกอบรมภาคปฏิบัติ รวมการฝึกอบรมผู้ปฏิบัติงาน การบำรุงรักษา และการแก้ไขปัญหา PLC เป็นเงื่อนไขที่เข้มงวดของสัญญาการจัดซื้อ ซึ่งเหมาะเป็นอย่างยิ่งที่จะดำเนินการทั้งที่โรงงานของผู้ขายและในสถานที่

การเลือกเครื่องจักรที่เหมาะสมเป็นเรื่องเกี่ยวกับการสร้างสายการผลิตที่ซิงโครไนซ์ เป็นไปตามข้อกำหนด และยืดหยุ่น เริ่มต้นด้วยการตรวจสอบปัญหาคอขวดของปริมาณงานในปัจจุบันของคุณ กำหนดข้อกำหนดเฉพาะของคอนเทนเนอร์หลักให้แน่ชัด และจัดทำแผนที่ข้อกำหนดด้านบรรจุภัณฑ์รองของคุณ โดยให้ความสำคัญกับความต้องการด้านการออกหมายเลขกำกับและการรวมกลุ่มอย่างใกล้ชิด

• ร่างเอกสารข้อกำหนดความต้องการผู้ใช้ (URS) ที่เข้มงวดโดยให้รายละเอียดข้อกำหนดด้านเครื่องกล ไฟฟ้า และซอฟต์แวร์ทุกประการ

• ร้องขอการเสนอราคาจากผู้ขายที่มีประสบการณ์บูรณาการยาเฉพาะที่ได้รับการพิสูจน์แล้ว และขอการเยี่ยมชมสถานที่อ้างอิง

• กำหนดเวลาการทดสอบการยอมรับของโรงงาน (FAT) อย่างครอบคลุมโดยใช้วัสดุการผลิตจริงเพื่อตรวจสอบประสิทธิภาพก่อนจัดส่ง

• กำหนดตารางการบำรุงรักษาเชิงป้องกันและแผนสินค้าคงคลังอะไหล่ที่ชัดเจนก่อนการทดสอบการยอมรับไซต์ (SAT)

คำถามที่พบบ่อย

ถาม: อุปกรณ์บรรจุภัณฑ์ยาหลักและรองแตกต่างกันอย่างไร

ตอบ: อุปกรณ์หลักจัดการกับวัสดุที่สัมผัสกับยาโดยตรง เช่น ขวดบรรจุ การนับเม็ดยา หรือการเกิดแผลพุพอง อุปกรณ์รองจะบรรจุคอนเทนเนอร์หลักเหล่านี้ลงในกล่องหรือกล่องด้านนอก เพื่อให้มั่นใจถึงการป้องกันทางกายภาพ จัดเตรียมพื้นที่ในการติดฉลาก และอำนวยความสะดวกในการออกหมายเลขกำกับ

ถาม: คุณจะเลือกเครื่องบรรจุกล่องสำหรับสายการบรรจุยาได้อย่างไร

ตอบ: พิจารณาตัวเลือกของคุณตามประเภทคอนเทนเนอร์หลัก ความเร็วของสายที่ต้องการ และพื้นที่พื้น ใช้กล่องบรรจุแนวตั้งสำหรับขวดและขวดโหล บรรจุกล่องแนวนอนสำหรับบรรจุภัณฑ์และหลอดความเร็วสูง และใช้กล่องบรรจุด้านบนสำหรับชุดอุปกรณ์การแพทย์ที่ซับซ้อนและหัวฉีดอัตโนมัติที่เปราะบาง

ถาม: อะไรคือส่วนสำคัญของเครื่องบรรจุกล่อง?

ตอบ: ส่วนประกอบหลัก ได้แก่ เครื่องป้อนกล่องแบบหมุน โซ่สายพานลำเลียง กลไกการพับ เครื่องดันผลิตภัณฑ์ แฟ้มใบปลิว (GUK) ระบบปิดผนึก ระบบขับเคลื่อนด้วยลม แผงควบคุม PLC และประตูคัดแยกข้อบกพร่อง

ถาม: การออกหมายเลขกำกับส่งผลต่อสายการผลิตบรรจุภัณฑ์ทั้งหมดอย่างไร

ตอบ: การทำให้เป็นอนุกรมจำเป็นต้องบูรณาการเครื่องพิมพ์ความเร็วสูงและระบบวิชันซิสเต็มเพื่อใช้และตรวจสอบรหัส 2D ที่ไม่ซ้ำกันบนกล่องทุกกล่อง ช่วยให้มั่นใจในการตรวจสอบย้อนกลับแต่ต้องมีการจัดการกล่องที่แม่นยำเพื่อหลีกเลี่ยงข้อผิดพลาดในการพิมพ์ กล้องอ่านผิด หรือการหยุดสายการผลิต

ถาม: ระยะเวลารอคอยโดยเฉลี่ยสำหรับเครื่องจักรบรรจุภัณฑ์ยาตามสั่งคือเท่าไร?

ตอบ: โดยทั่วไประยะเวลารอคอยสินค้าจะอยู่ที่ 6 ถึง 12 เดือน ขึ้นอยู่กับความซับซ้อนของเครื่องจักร ระดับของการปรับแต่งที่ต้องการ การบูรณาการโมดูลของบริษัทอื่น และงานในมือในการผลิตของผู้จัดจำหน่ายในปัจจุบัน

ถาม: ข้อกำหนด GMP สำหรับการออกแบบอุปกรณ์บรรจุภัณฑ์มีอะไรบ้าง

ตอบ: อุปกรณ์ต้องมีชิ้นส่วนสัมผัสที่เป็นสแตนเลส 316L การออกแบบที่ถูกสุขลักษณะไร้รอยแยก การเปลี่ยนโดยไม่ต้องใช้เครื่องมือ พื้นผิวลาดเอียงสำหรับการระบายน้ำ และซอฟต์แวร์ที่สอดคล้องกับ FDA 21 CFR ส่วนที่ 11 เพื่อความสมบูรณ์ของข้อมูลและเส้นทางการตรวจสอบ

ถาม: ผู้สร้างกล่องจะทำงานร่วมกับสายการบรรจุความเร็วสูงได้อย่างไร

ตอบ: ทำงานร่วมกันผ่านไดรฟ์เซอร์โวแบบซิงโครไนซ์และการสื่อสาร PLC บัฟเฟอร์ที่สะสม เช่น โต๊ะสองทิศทางหรือสายพานลำเลียงคดเคี้ยว จะถูกวางไว้ระหว่างฟิลเลอร์และกล่องบรรจุเพื่อจัดการความแตกต่างของความเร็วและป้องกันการติดขัดของสายการผลิต
